高壓電纜簡介

　　高壓電纜是電力電纜的一種，是指用于傳輸10KV-35KV（1KV=1000V）之間的電力電纜，多應用于電力傳輸?shù)闹鞲傻?。高壓電纜的產品執行標準為GB12706.3-2002

　　單芯高壓電纜 高壓電纜的種類 　　高壓電纜主要種類有YJV電纜、VV電纜、YJLV電纜、VLV電纜。

　　YJV電纜全稱交聯聚乙烯絕緣聚氯乙烯護套電力電纜（銅芯）

　　VV電纜全稱聚氯乙烯絕緣聚氯乙烯護套電力電纜（銅芯）

　　YJLV電纜全稱交聯聚乙烯絕緣聚氯乙烯護套鋁芯電力電纜

　　VLV電纜全稱聚氯乙烯絕緣聚氯乙烯護套鋁芯電力電纜

　　由于銅導體的出色導電性能，越來越多的工程采用銅芯電力電纜作為供電系統的主干道，而鋁芯電力電纜的應用則較少，尤其是在越高壓的電力系統中，選擇銅芯電纜的就越多。

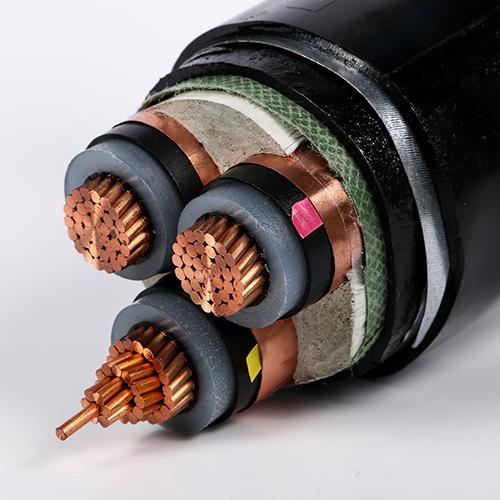

高壓電纜的結構
　　高壓電纜從內到外的組成部分包括：導體、絕緣、內護層、填充料（鎧裝）、外絕緣。當然，鎧裝高壓電纜主要用于地埋，可以抵抗地面上高強度的壓迫，同時可防止其他外力損壞。

常用的規格型號及用途

       NA-YJV，NB-YJV，交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。

　　NA-YJV22，NB-YJV22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。

　　NA-VV，NB-VV，聚氯乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜可敷設在對耐火有要求的室內、隧道及管道中。

　　NA-VV22，NB-VV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜適宜對耐火有要求時埋地敷設，不適宜管道內敷設。

　　WDNA-YJY23，WDNB-YJY23，交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。

　　ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交聯聚乙烯絕緣聚氯乙烯護套A(B、C)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。

　　ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B、C)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。

　　ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯絕緣聚氯乙烯護套A(B、C)類阻燃電力電纜可敷設在對阻燃有要求的室內、隧道及管道中。

　　ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B、C)類阻燃電力電纜適宜對阻燃有要求時埋地敷設，不適宜管道內敷設。

　　WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交聯聚乙烯絕緣聚烯烴護套A(B、C)類阻燃電力電纜可敷設在對阻燃且無鹵低煙有要求的室內、隧道及管道中。

　　WDZA-YJY23，WDZA-YJLY23，WDZB-YJY23，WDZB-YJLY23 ，WDZC-YJY23，WDZC-YJLY23，交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B、C)類阻燃電力電纜適宜對阻燃且無鹵低煙有要求時埋地敷設，不適宜管道內敷設。

　　VV、VLV，銅（鋁）芯聚氯乙烯絕緣聚氯乙烯護套電力電纜敷設在室內、隧道及管道中或戶外托架敷設，不承受壓力和機械外力

　　VY、VLY ，銅（鋁）芯聚氯乙烯絕緣聚乙烯護套電力電纜

　　VV22、VLV22 ，銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜敷設在室內、隧道、電纜溝及直埋土壤中，電纜能承受壓力及其它外力 　　VV23、VLV23 ，銅（鋁）芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜

高壓電纜使用特性

　　該產品適用于交流額定電壓35KV及以下供輸配電能固定廒設線路用，電纜導體的***高長期工作溫度90度，短路時（***長時間不超過5S），電纜導體***高溫度不超過250度。

　　特高壓電纜

　　1KV及以下為低壓電纜；1KV~10KV為中壓電纜；10KV~35KV為高壓電纜；35~220KV為特高壓電纜；特高壓電纜是隨著電纜技術的不斷發展而出現的一種電力電纜，特高壓電纜一般作為大型輸電系統中的中樞紐帶，屬于技術含量較高的一種高壓電纜，主要用于遠距離的電力傳輸。
